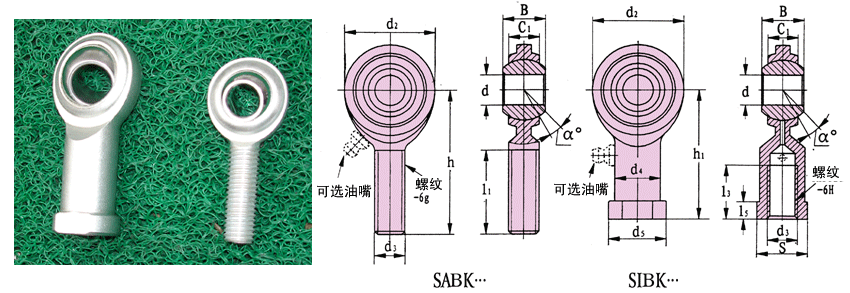

型号No.
|
尺寸(mm)
|
α°
≈
|
径向静线
(KN)
|
|
d
|
B
|
C1
≤
|
d2
≤
|
d3
螺纹
|
外螺纹
|
内螺纹
|
|
外螺纹
|
内螺纹
|
h
|
l1
≥
|
h1
|
l3
≥
|
d4
≤
|
d5
≤
|
l5
≤
|
S
|
|
|
外螺纹
|
内螺纹
|
|
SABK5*
|
SIBK5*
|
5
|
8
|
6
|
16
|
M5
|
33
|
20
|
27
|
14
|
9.0
|
11
|
4
|
9
|
16
|
4.8
|
7.6
|
|
SABK6 *
|
SIBK6
|
6
|
9
|
6.75
|
18
|
M6
|
36
|
22
|
30
|
14
|
10.0
|
13
|
5
|
11
|
18
|
6.8
|
9.1
|
|
SABK8 *
|
SIBK8
|
8
|
12
|
9
|
22
|
M8
|
42
|
25
|
36
|
17
|
12.5
|
16
|
5
|
14
|
16
|
12
|
|
SABK10
|
SIBK10
|
10
|
14
|
10.5
|
26
|
M10
|
48
|
29
|
43
|
21
|
15.0
|
19
|
6.5
|
17
|
15
|
17
|
|
SABK12
|
SIBK12
|
12
|
16
|
12
|
30
|
M12
|
54
|
33
|
50
|
24
|
17.5
|
22
|
6.5
|
19
|
14
|
22
|
|
SABK14
|
SIBK14
|
14
|
19
|
13.5
|
34
|
M14
|
60
|
36
|
57
|
27
|
20.0
|
25
|
8
|
22
|
17
|
27
|
|
SABK16
|
SIBK16
|
16
|
21
|
15
|
38
|
M16
|
66
|
40
|
64
|
33
|
22.0
|
27
|
8
|
22
|
16
|
32
|
|
SABK18
|
SIBK18
|
18
|
23
|
16.5
|
42
|
M18x1.5
|
72
|
44
|
71
|
36
|
25.0
|
31
|
10
|
27
|
16
|
38
|
|
SABK20C
|
SIBK20
|
20
|
25
|
18
|
46
|
M20x1.5
|
78
|
47
|
77
|
40
|
27.5
|
34
|
10
|
30
|
15
|
46
|
|
SABK22
|
SIBK22
|
22
|
28
|
20
|
50
|
M22x1.5
|
84
|
51
|
84
|
43
|
30.0
|
37
|
12
|
32
|
16
|
52
|
|
SABK25
|
SIBK25
|
25
|
31
|
22
|
60
|
M24x2.0
|
94
|
57
|
94
|
48
|
33.5
|
42
|
12
|
36
|
16
|
96
|
*不配油嘴
公差表(mm)
孔径
|
dH7
|
B
|
h
|
h1
|
5,6
|
+0.012
0
|
0
-0.15
|
+0.80
-1.2
|
+0.65
-1.05
|
8,10
|
+0.015
0
|
+0.80
-1.20
|
12,
|
+0.018
0
|
14,16,18
|
0
-0.20
|
20
|
+0.021
0
|
22,25,28,30
|
+1.00
-1.70
|
+1.00
-1.70
|
标准配置碳钢载荷,重载时请选购合金钢H, 要求无污染或腐蚀性环境中使用,请选用不锈钢X
材料配置
|
杆体
|
球
|
碳钢SABK---(T), SIBK---(T)
|
碳钢,表面镀锌
|
轴承钢,热处理,表面镀硬铬
|
合金钢SABK---(T)/H, SIBK---(T)/H
|
合金钢,热处理,表面镀锌
|
不锈钢SABK---(T)/X, SIBK---(T)/X
|
不锈钢3系列
|
9Cr18(Mo)
热处理,
|
备注:
1. 1. 合金钢配置后缀“/H” 不锈钢配置后缀“/X”,如SABK16/H,SIBK8T/X。合金钢和不锈钢配置的载荷值,请向优尼福技术部门咨询。
2. 2. 如是聚四氟乙烯自润滑织物衬里,则后缀“T”, 左牙则在中间加“L”, 如SILBK18。
3. 钢/钢型中如需油嘴,则后缀“Z”, 如SABK14Z。
|
