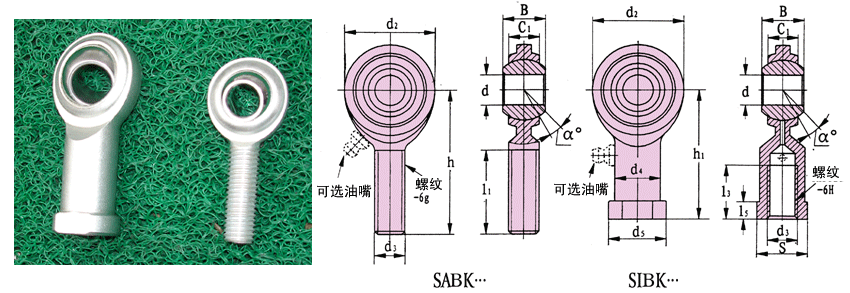

BK系列宽系 钢/钢 碳钢经济型 SIBK--- SABK---

发布者:无锡优尼福科技有限公司 发布时间:2018/9/25 21:15:48 点击次数:2104 关闭


型号No.

尺寸(mm)

α°



径向静线

(KN)


d

B

C1



d2



d3



螺纹

外螺纹

内螺纹




外螺纹



内螺纹

h

l1

h1



l3

d4

d5

l5

S



外螺纹

内螺纹


SABK5*

SIBK5*

5

8

6

16

M5

33

20

27

14

9.0

11

4

9

16

4.8

7.6


SABK6 *

SIBK6

6

9

6.75

18

M6

36

22

30

14

10.0

13

5

11

18

6.8

9.1


SABK8 *

SIBK8

8

12

9

22

M8

42

25

36

17

12.5

16

5

14

16

12


SABK10

SIBK10

10

14

10.5

26

M10

48

29

43

21

15.0

19

6.5

17

15

17


SABK12

SIBK12

12

16

12

30

M12

54

33

50

24

17.5

22

6.5

19

14

22


SABK14

SIBK14

14

19

13.5

34

M14

60

36

57

27

20.0

25

8

22

17

27


SABK16

SIBK16

16

21

15

38

M16

66

40

64

33

22.0

27

8

22

16

32


SABK18

SIBK18

18

23

16.5

42

M18x1.5

72

44

71

36

25.0

31

10

27

16

38


SABK20C

SIBK20

20

25

18

46

M20x1.5

78

47

77

40

27.5

34

10

30

15

46


SABK22

SIBK22

22

28

20

50

M22x1.5

84

51

84

43

30.0

37

12

32

16

52

SABK25

SIBK25

25

31

22

60

M24x2.0

94

57

94

48

33.5

42

12

36

16

96


















*不配油嘴

公差表(mm)

孔径

dH7

B

h

h1

5,6

+0.012

0



 0

-0.15





+0.80

-1.2

+0.65

-1.05

8,10

+0.015

0



+0.80

-1.20

12,

+0.018

0

14,16,18



0

-0.20

20

+0.021

0

22,25,28,30

+1.00

-1.70

+1.00

-1.70



标准配置碳钢载荷,重载时请选购合金钢H, 要求无污染或腐蚀性环境中使用,请选用不锈钢X

材料配置

杆体

碳钢SABK---(T), SIBK---(T)

碳钢,表面镀锌

轴承钢,热处理,表面镀硬铬

合金钢SABK---(T)/H, SIBK---(T)/H

合金钢,热处理,表面镀锌

不锈钢SABK---(T)/X, SIBK---(T)/X

不锈钢3系列

9Cr18(Mo)

热处理,



备注:

1.   1.  合金钢配置后缀“/H 不锈钢配置后缀“/X,如SABK16/H,SIBK8T/X。合金钢和不锈钢配置的载荷值,请向优尼福技术部门咨询。

2.   2   如是聚四氟乙烯自润滑织物衬里,则后缀“T左牙则在中间加“LSILBK18

3.  钢/钢型中如需油嘴,则后缀“ZSABK14Z
