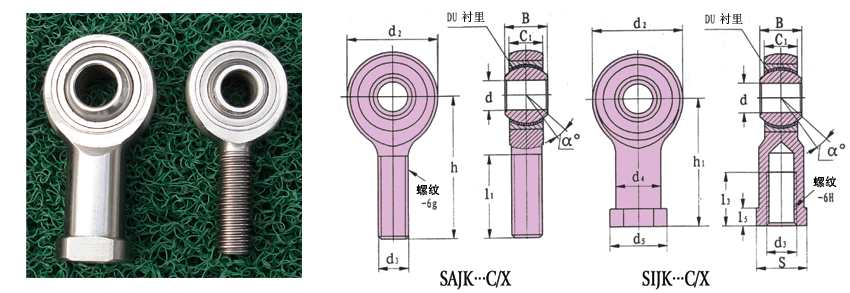

JK系列宽系 自润滑耐磨耐腐蚀型不锈钢 SIJK---C/X SAJK---C/X

发布者:无锡优尼福科技有限公司 发布时间:2018/9/25 20:58:53 点击次数:3382 关闭


型号 No.

尺寸(mm)

α°



径向静线(KN)



d

B

C1



d2



d3



螺纹

外螺纹

内螺纹



外螺纹

内螺纹

h

l1

h1



l3

d4

d5

l5

S



外螺

内螺



SAJK5C/X

SIJK5C/X

5

8

7.5

18

M5

33

9

27

8

9.0

12

4

10

4

3.2

8



SAJK6C/X

SIJK6C/X

6

9

7.5

20

M6

36

21

30

9

10.0

13

5

10

9

4.6

8.7



SAJK8C/X

SIJK8C/X

8

12

9.5

24

M8

42

25

36

12

12.5

16

5

13

12

8

12



SAJK10C/X

SIJK10C/X

10

14

11.5

30

M10

48

28

43

15

15.0

19

6.5

16

10

13

20



SAJK12C/X

SIJK12C/X

12

16

12.5

34

M12

54

32

50

18

17.5

22

6.5

18

12

20

24



SAJK14C/X

SIJK14C/X

14

19

14.5

38

M14

60

36

57

21

20.0

25

8

21

14

27

28



SAJK16C/X

SIJK16C/X

16

21

15.5

42

M16

66

37

64

24

22.0

27

8

24

14

33



SAJK18C/X

SIJK18C/X

18

23

17.5

46

M18x1.5

72

41

71

27

25.0

31

10

27

13

39



SAJK20C/X

SIJK20C/X

20

25

18.5

50

M20x1.5

78

45

77

30

27.5

34

10

30

14

44



SAJK22C/X

SIJK22C/X

22

28

21.0

56

M22x1.5

84

48

84

33

30.0

37

12

34

14

59

SAJK25C/X

SIJK25C/X

25

31

23.0

60

M24x2.0

94

55

94

36

33.5

42

12

36

14

63

SAJK28C/X

SIJK28C/X

28

35

25.0

66

M27x2.0

103

62

103

41

37.0

46

14

41

14

77

SAJK30C/X

SIJK30C/X

30

37

26.0

70

M30x2.0

110

66

110

45

40.0

50

15

41

15

88


尺寸公差(mm)


孔径

dH7

B

h

h1

5,6

+0.012

0



 0

-0.15





+0.80

-1.2

+0.65

-1.05

8,10

+0.015

0



+0.80

-1.20

12,

+0.018

0

14,16,18



0

-0.20

20

+0.021

0

22,25,28,30

+1.00

-1.70

+1.00

-1.70


材料配置

杆体

关节轴承外圈

不锈钢3系列

不锈钢,热处理,DU衬里

9Cr18(Mo)

热处理

备注:

1. 如是左牙则中间加“LSILJK16C/X

2. 细牙M10x1.25  M12x1.25  M16x1.5可选。
